CruzPro VAH30 Gleichstromanalysator

Der VAH30 ist ein Stromanalysator zum Lesen der Daten zur Bordbatterie. Das Instrument zeigt die Batteriespannung sowie den Lade- und Entladestrom an. Durch Anwendung der Peukertschen Gleichung kann er die verbrauchte Energie und die verbleibende Energie berechnen. Es ist möglich, Hoch- und Niederspannungsalarme und verbleibende stündliche Ampere einzustellen. Wenn der Alarm aktiviert ist, gibt das Instrument einen 85-dB-Ton aus und die Anzeige blinkt.

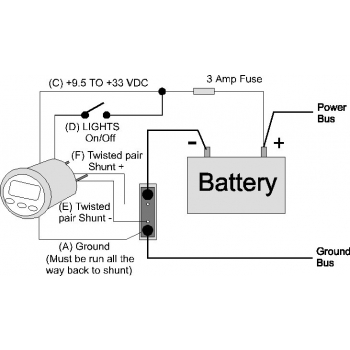

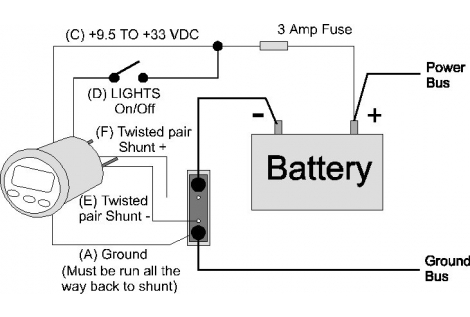

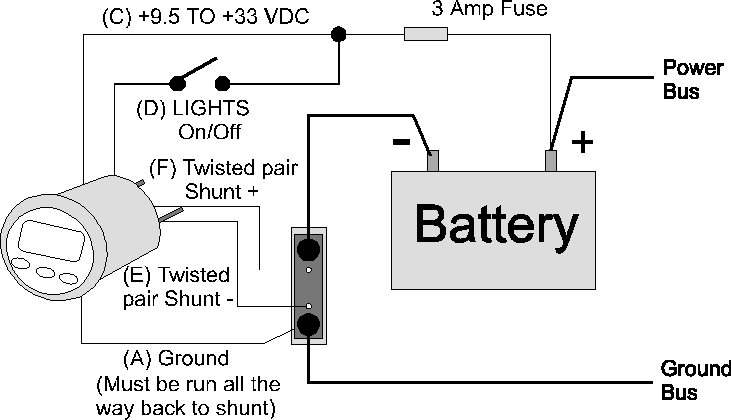

Einstellungen wie Hintergrundbeleuchtung und Alarmwerte werden in einem nichtflüchtigen Speicher gespeichert. Das Instrument wird mit einem 150 Ampere SH-150 Shunt zur Strommessung geliefert. Alle Kalibrierungen werden vom Haus aus durchgeführt, der Benutzer kann sie jedoch nach Bedarf ändern

Über die Frontplatte können auch die Werte für Batteriespannung, Strom, Ladeeffizienz, Peukert-Exponent, Batteriekapazität in Ah, Hoch- und Niederspannungsalarme und den Mindestwert der verbleibenden Ampere pro Stunde geändert werden. Mit einem Knopfdruck können die Batteriespannung (von 9,5 bis 33,0 VDC), der Lade- und Entladestrom (von -150 bis +150 Ampere) sowie die verbleibenden Ampere pro Stunde (von 0 bis 3000 Ah) und angezeigt werden Der Prozentsatz der im Akku verbleibenden Ladung (von 0 bis 100%). Der VAH30 verfügt außerdem über einen NMEA 0183-Datenausgang mit 4800 Bit / s für Spannung, Strom und stündliches Ampere.

Technische Eigenschaften

• Versorgungsspannung: 9,5 - 33 VDC
• Absorption: 0,018 Nennampere
• Anzeige: 3 Ziffern, 5 Hintergrundbeleuchtungsstufen mit externer Zündung
• Angezeigte Daten: Volt, Ampere, Amperestunde, Prozentsatz der verbleibenden Ladung
• Lesebereich: 9,5 bis 33,0 VDC, -150 bis +150 Ampere, 0 bis 3000 Ampere pro Stunde, 0-100% der verbleibenden Ladung
• Batteriegröße: von 100 bis 3000 Ampere jetzt programmierbar
• Ausgabe: NMEA 0183 seriell mit 4800 Bit / s ($ IIXDR, V $ IIXDR, A $ IIXDR, G)
• Einbauloch: 55 mm
